MÓDULO JQ-01

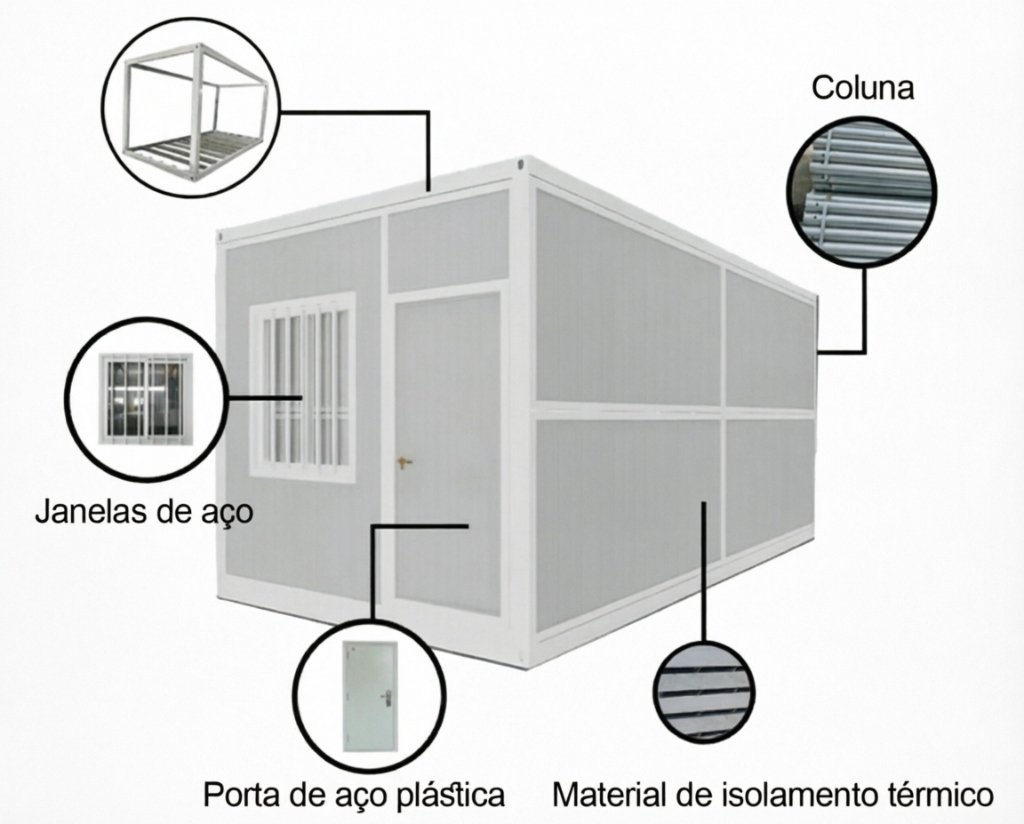

Solução habitacional modular de alta resistência e eficiência energética. Estrutura em aço galvanizado, isolamento termoacústico de alto desempenho e rápida montagem em campo.
Paredes:
Alta resistência, isolamento térmico, retardante A.
Estrutura:
Aço galvanizado premium, fácil manutenção.

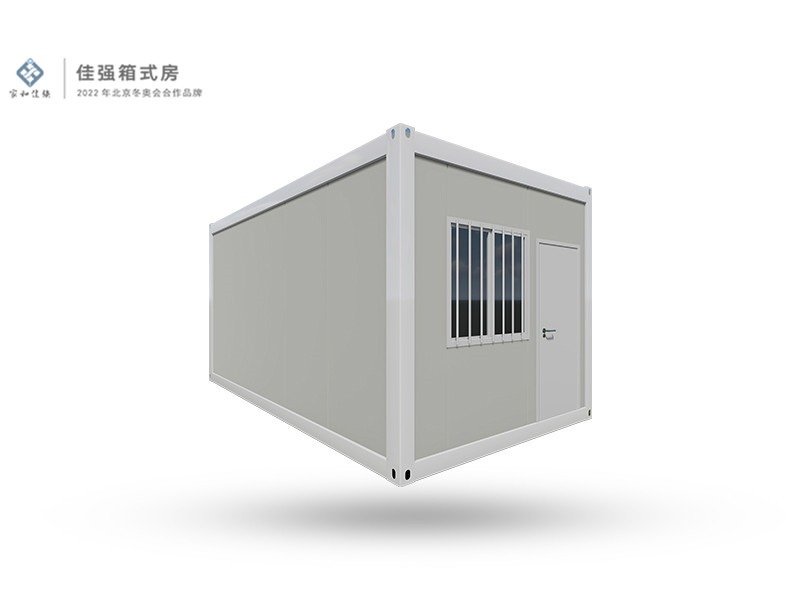

Modulo JQ-01
Os Módulos Habitacionais Compactáveis da JIAQIANG são a solução definitiva para quem busca infraestrutura rápida, segura e eficiente. Reconhecidos pela excelência nas Olimpíadas de Inverno de Pequim 2022, esses contêineres desmontáveis (flat-pack) unem engenharia inteligente e conforto. Eles são entregues com acabamento interno completo, prontos para uso imediato, adaptando-se perfeitamente a canteiros de obras, escritórios ou alojamentos.
MÓDULO JQ-01
Especificações de engenharia, modulação de estrutura metálica e vistas explodidas para montagem rápida.

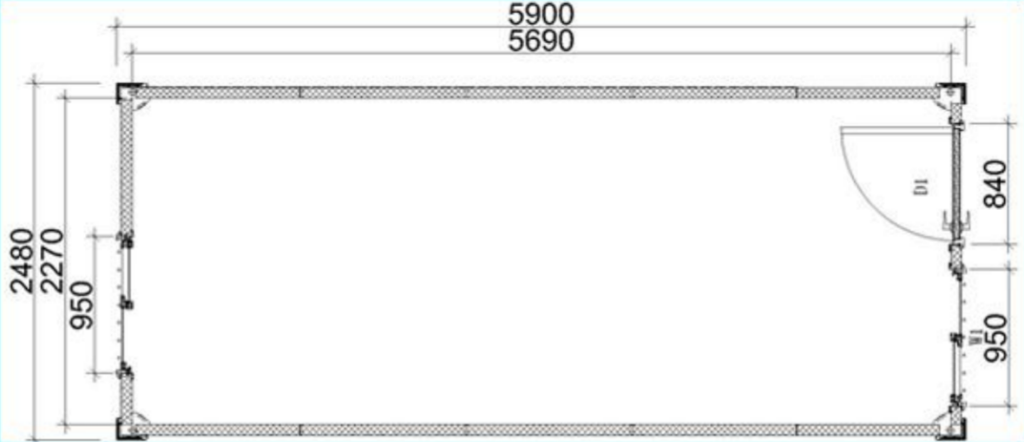

Planta Baixa e Dimensões
Cotas (5900 x 2480 mm)

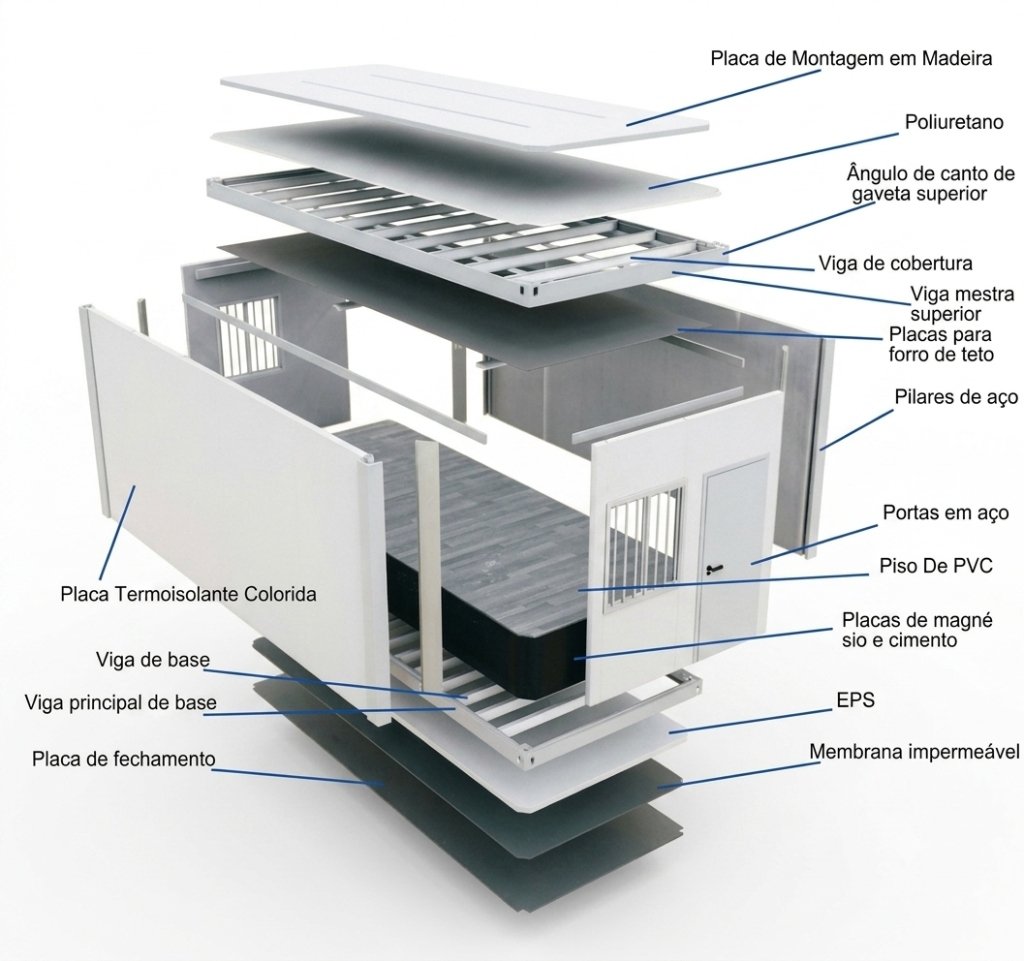

Vista Explodida Estrutural
Camadas & Isolação Térmica

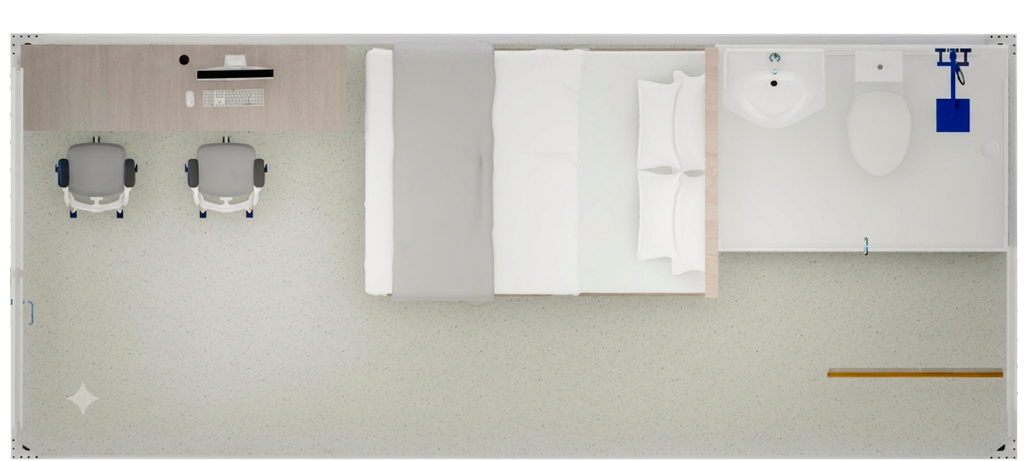

Layout Interno & Mobiliário
Arranjo Humanizado
Cotas Tridimensionais
Dimensões Externas HD
A precisão da engenharia modular JIAQIANG garante encaixes perfeitos, alta integridade estrutural e rápida montagem em qualquer tipo de terreno. Todos os módulos JQ-01 são pré-fabricados sob rigorosos padrões industriais ISO, assegurando máximo desempenho termoacústico e durabilidade superior.
Ficha Técnica JQ 01
Dimensões & Logística
| Comprimento Total | 5900 mm |
| Largura Líquida | 2480 mm |
| Altura Líquida | 2580 mm |
| Peso Líquido / Bruto | 1440 kg / 1460 kg |
| Capacidade de Carga | 6 unidades / Contêiner 40HQ |
Parâmetros Estruturais
| Vida Útil Projetada | 25 anos |
| Intensidade Sísmica | Resistência até 8º Grau |
| Carga do Piso | 2,0 KN/m² |
| Carga do Telhado | 2,0 KN/m² |
| Carga de Vento | 0,6 KN/m² |
Estrutura Metálica
| Liga Metálica | Aço Galvanizado de Alta Resistência |
| Colunas Principais | Bobina galvanizada 448×160×t3.0mm |
| Viga Principal do Teto | Bobina galvanizada 465×180×t2.5mm |
| Superfície | Pintura eletrostática a pó epóxi |
Vedação & Isolamento
| Espessura de Isolamento | 40 mm Multicamadas |
| Laje de Cobertura | Chapa galvanizada pré-pintada t=0.35mm |
| Manta de Isolamento | Borracha + Plástico 40mm |
| Camada Interna Decorativa | PVC laminado multicamadas |
Acabamentos Internos
| Revestimento Externo | Padrão casca de laranja pré-pintado |
| Revestimento Interno | Kingboard Galvanised Aluminium |
| Porta Padrão | Aço galvanizado 840×2050mm |
Elétrica & Hidráulica
| Tensão Nominal | 220 V / Circuito 32A |
| Cabo Alimentador | 6 mm² (Rede Principal) |
| Iluminação | LED 40W × 2 conjuntos |
| Drenagem Pluvial | 4 Tubos UPVC Φ50 |
Soluções de Remessa JQ-01
Sistema de embalagem plana (Flat-Pack) otimizado para maximizar a capacidade de transporte e reduzir custos logísticos.
Processo de Montagem JQ-01
Montagem rápida, modular e intuitiva em 4 passos padronizados no canteiro de obras.
Construindo o futuro
Emergência sanitária global: 1.000 módulos modulares instalados em apenas 10 dias para formar o hospital temporário de Wuhan durante a pandemia de Covid-19, demonstrando velocidade construtiva sem precedentes.
Hospital Wuhan
Diferenciais de Engenharia Modular
Logística Inteligente
Flat-pack: 6 unidades no espaço de 1 contêiner padrão.
Montagem Rápida
Instalação ágil com maquinário mínimo no canteiro.
Versatilidade Modular
Acoplamento lateral e empilhamento como blocos.
Resistência Extrema
Suporta ventos fortes e cargas pesadas certificadas.
Conforto Térmico
Materiais com classificação A em retardância a chamas.
Sustentabilidade
Construção a seco, zero desperdício de água.
