MÓDULO JQ-02
Os Módulos da Série JQ-02 (Chassi de Portão) da JIAQIANG foram desenvolvidos para revolucionar a segurança e a gestão de pessoas em canteiros de obras, complexos industriais e grandes eventos. Muito mais do que uma simples estrutura física, a série JQ-02 funciona como um posto de controle inteligente e totalmente personalizável.
Controle:
Integração perfeita com sistemas de catracas para registro de ponto.
Personalização:
O design permite múltiplas combinações.
Modulo Portão JQ-02
Os Módulos da Série JQ-02 (Chassi de Portão) da JIAQIANG foram desenvolvidos para revolucionar a segurança e a gestão de pessoas em canteiros de obras, complexos industriais e grandes eventos. Muito mais do que uma simples estrutura física, a série JQ-02 funciona como um posto de controle inteligente e totalmente personalizável.
MÓDULO JQ-02
Especificações de engenharia, posto de controle de acesso e vistas estruturais do Módulo Portão JQ-02.

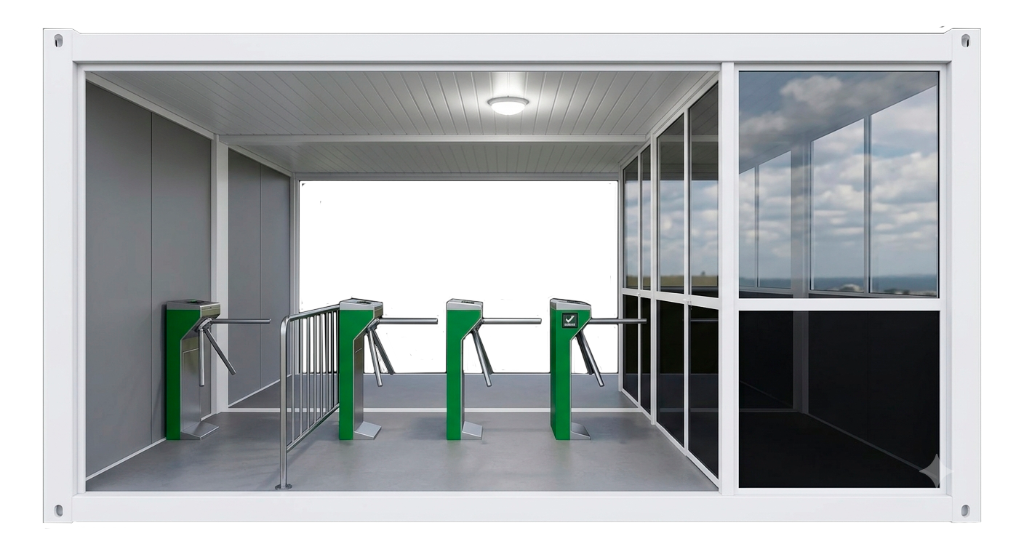

Vista Frontal Guarita & Catracas

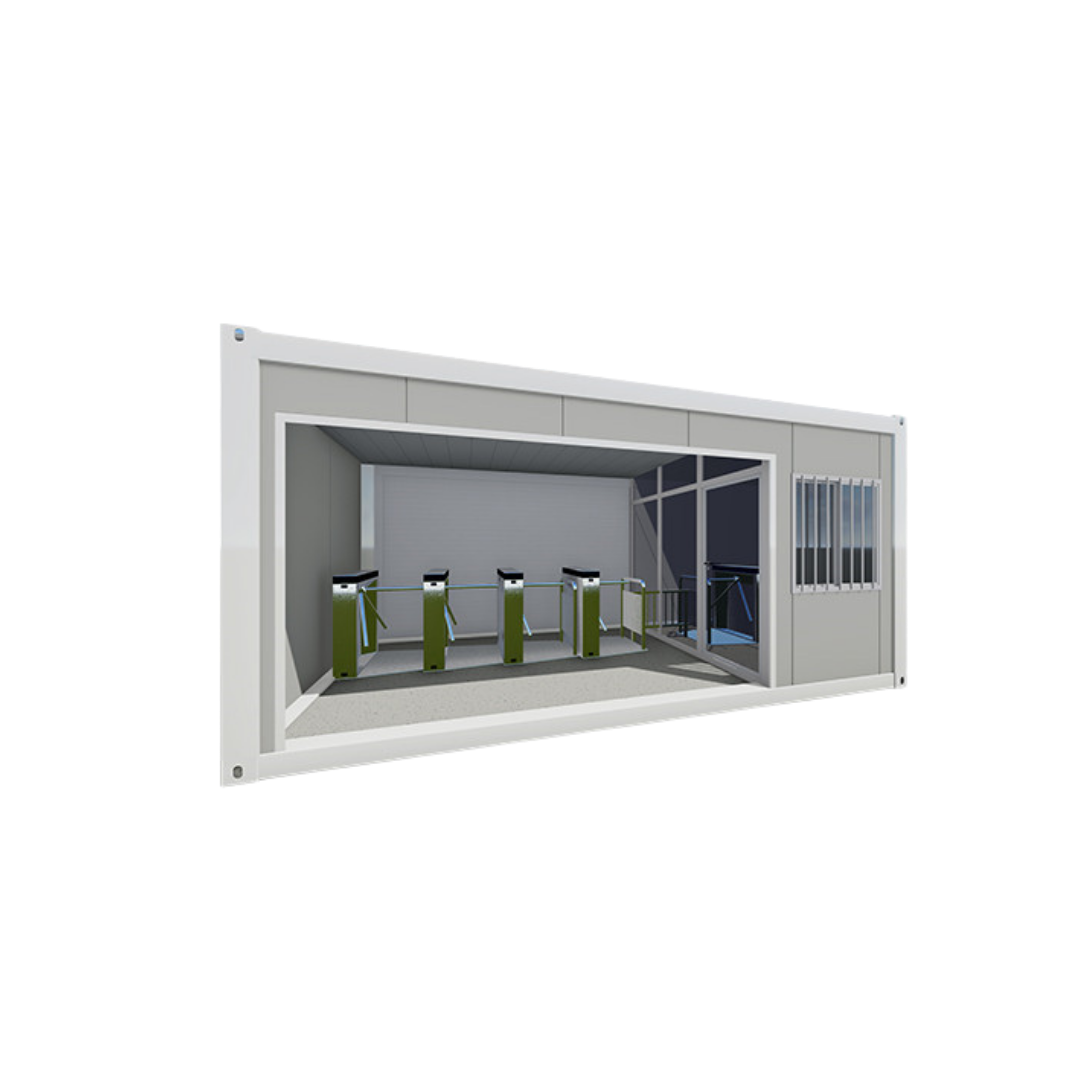

Posto de Controle Equipado

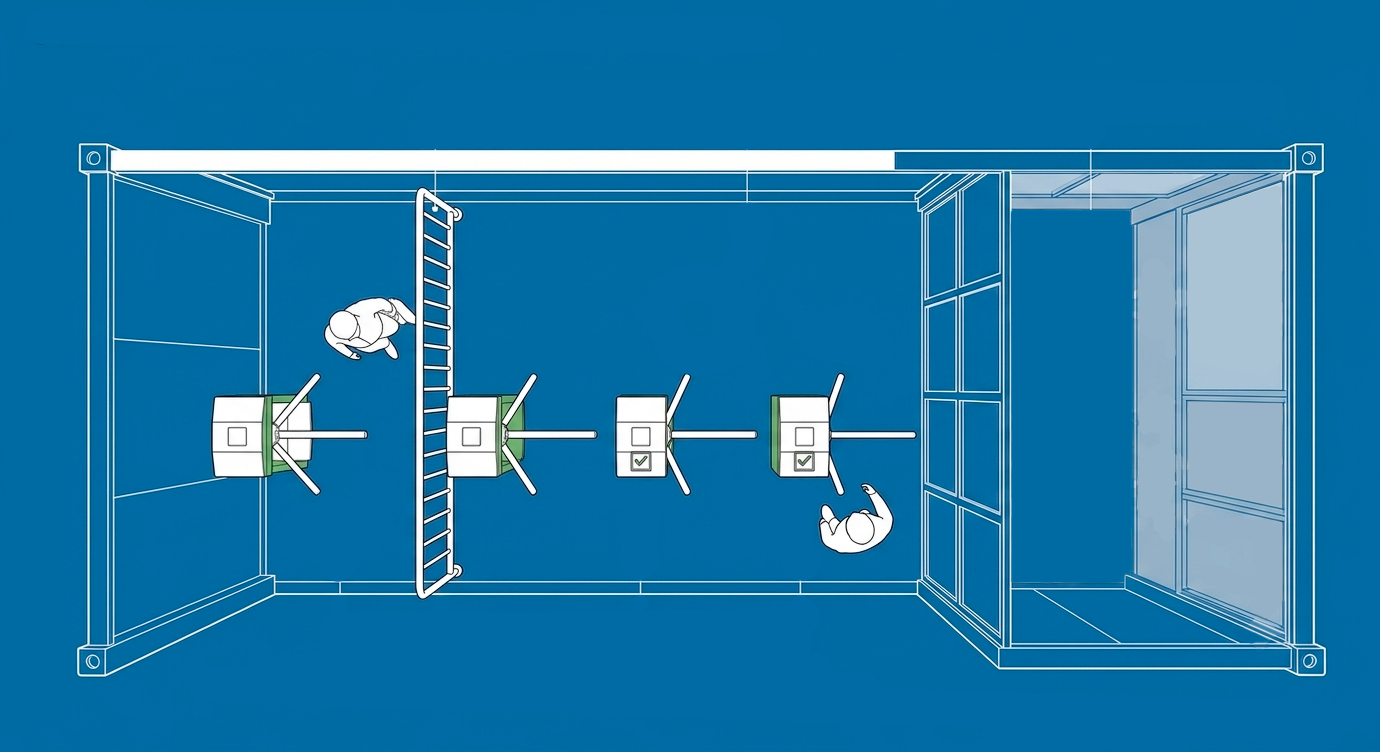

Planta Superior 3D
Fluxo de Pedestres & Acesso

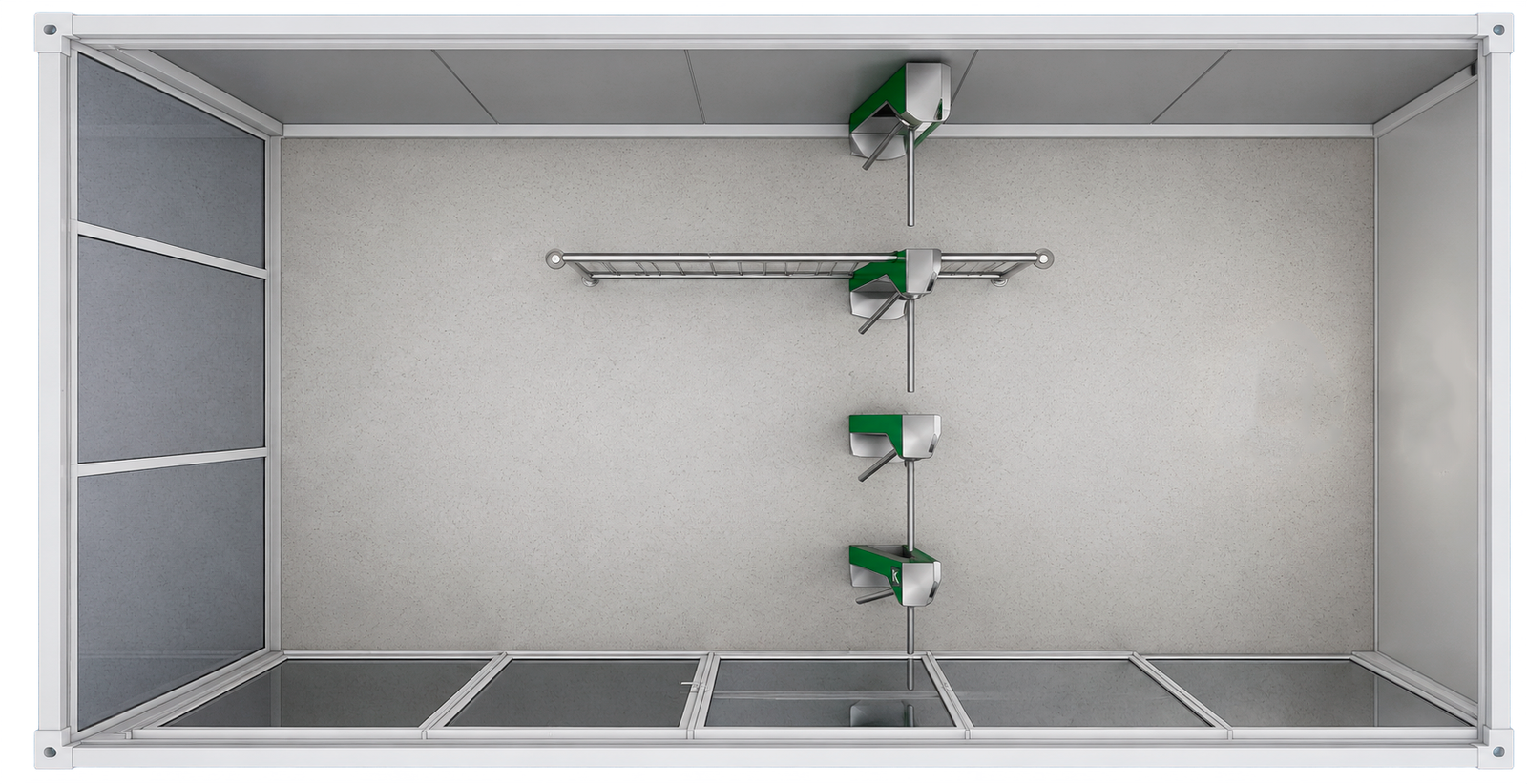

Fluxo de Pedestres CAD

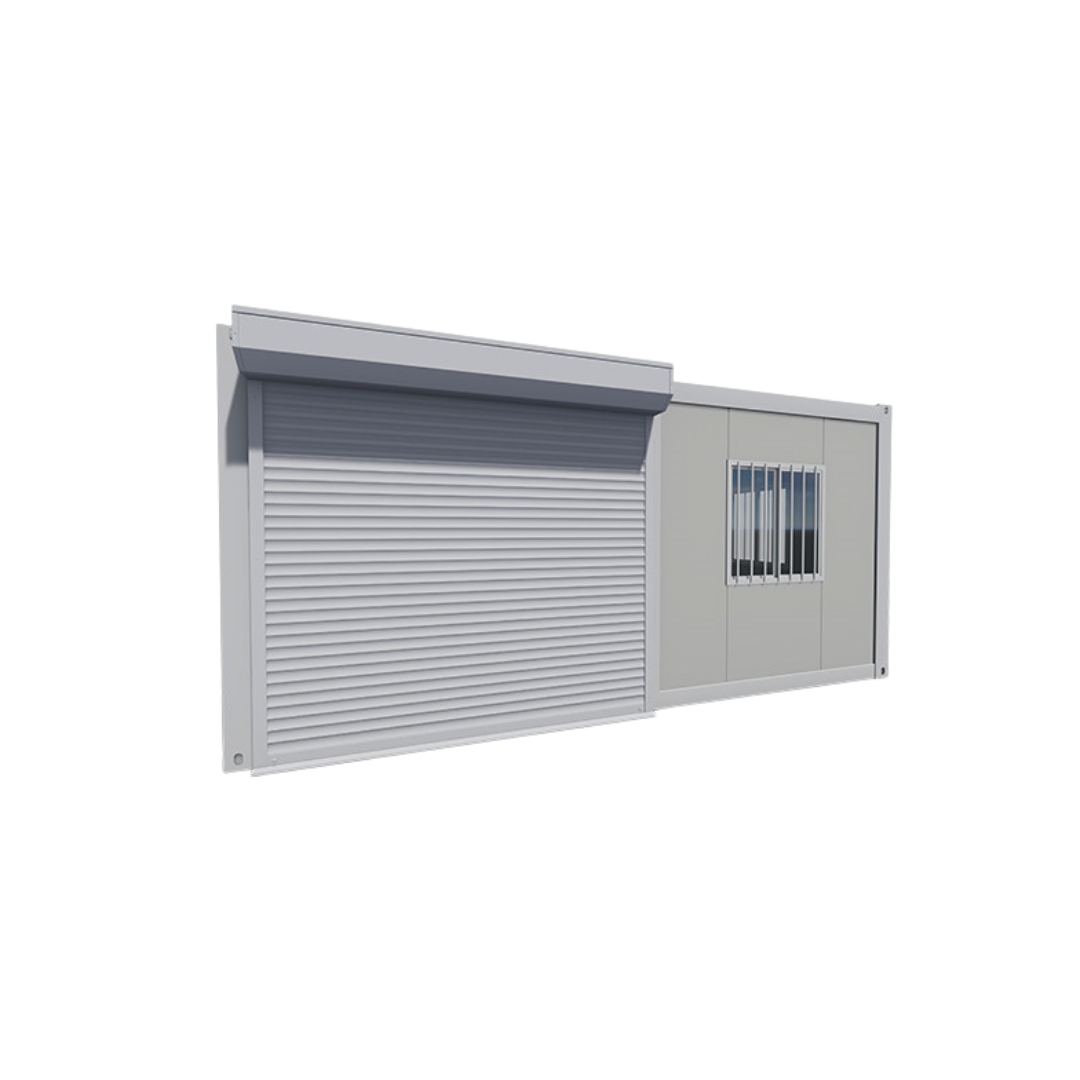

Fechamento & Segurança
Planta Baixa CAD
Cotas Nominais (5900 x 2480 mm)
Estrutura metálica de alta precisão projetada para guarita e controle de acesso com chassi reforçado de portão. A composição integrada permite montagem rápida, alta rigidez estrutural e fácil passagem de cabeamentos e sistemas de catracas.
Ficha Técnica JQ 02
Visão Geral & Dimensões
| Comprimento | 6,0 m |
| Largura | 3,0 m |
| Altura | 2,8 m |
| Função Principal | Guarita & Controle de Acesso |
| Vida Útil | 25 anos (> 1.000 realocações) |
Estrutura & Materiais
| Chassi Estrutural | Tubos de aço galvanizado SGH340 |
| Tratamento Superficial | Pintura eletrostática anticorrosiva |
| Paredes & Isolamento | Painéis Sanduíche (EPS / Lã de Vidro) |
| Material do Piso | Fibrocimento 18mm + PVC Alto Tráfego |
Segurança & Equipamentos
| Equipamentos de Acesso | Catracas de aço inox integradas |
| Portas & Janelas | Portas de enrolar metálicas / Janelas de vigia |
| Resistência ao Fogo | Retardante Classe B1 |
| Drenagem Pluvial | Sistema de calhas embutido |
Sistemas & Elétrica
| Rede Elétrica | Pré-cabeamento embutido e quadro normatizado |
| Iluminação & Tomadas | Kits de iluminação LED e tomadas industriais |
| Infraestrutura Tech | Pronta para Biometria e Facial |
Diferenciais de Controle & Segurança
Controle de Acesso Rigoroso
Integra catracas e sistemas biométricos, garantindo gestão precisa do fluxo e registro seguro de ponto.
Instalação Plug & Play
Elétrica e dados de fábrica. Basta posicionar, conectar à rede e iniciar o monitoramento, sem obras civis.
Estrutura de Alta Resistência
Chassi de aço galvanizado e revestimento anticorrosivo. Suporta uso intenso e climas extremos.
Mobilidade Estratégica
Estrutura reforçada para ser içada e realocada entre canteiros de obras e eventos sem perder integridade.
Layout Flexível e Seguro
Múltiplas vias, portas de enrolar metálicas e janelas de observação para um ambiente protegido.
Baixa Manutenção
Piso de fibrocimento de alto tráfego e painéis laváveis, reduzindo custos vs. guaritas de alvenaria.
